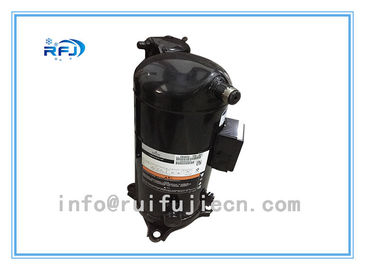

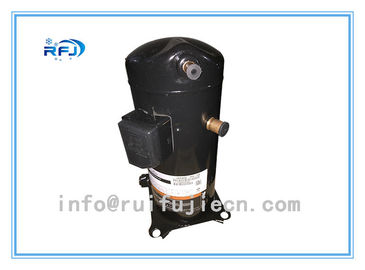

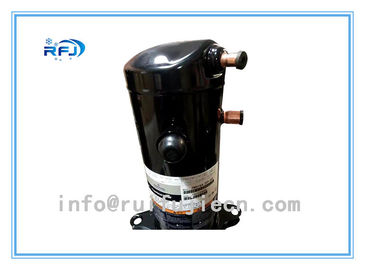

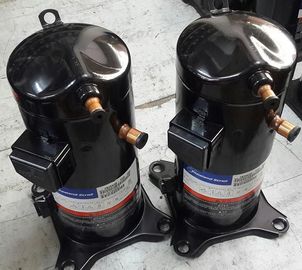

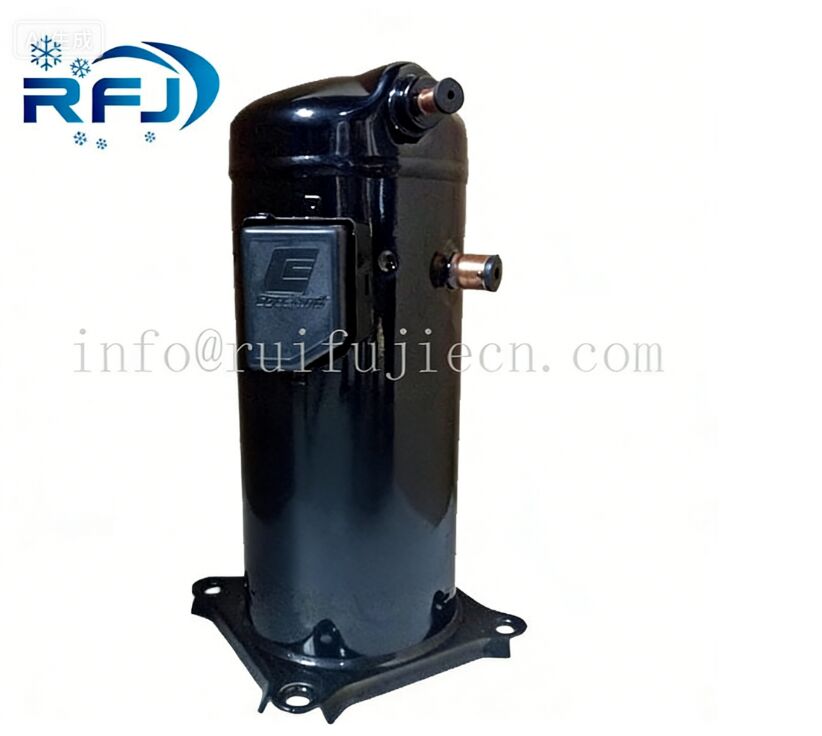

Black Air Conditoning Scroll Compressor 5HP Copeland ZB38KQE-PFJ-551

Name: Black Air Conditoning Scroll Compressor 5HP Copeland ZB38KQE-PFJ-551
Brand: Shenzhen Ruifujie Technology Co., Ltd.
SKU: ZB38KQE- PFJ -551
Price: 253.00 USD
Availability: InStock

Tên thương hiệu:	Copeland
Số mẫu:	ZB38KQE- PFJ -551
MOQ:	1pcs
giá bán:	discussed
Thời gian giao hàng:	7-10 working days after receiving payment
Điều khoản thanh toán:	L/C,T/T, Công Đoàn Phương Tây

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Place of Origin:

China

Chứng nhận:

CE/UL

Loại piston:

Cuộn

Nguồn điện:

AC Power

Chế độ lái xe:

Điện

Cấu hình:

văn phòng phẩm

Nhiệt độ:

Nhiệt độ trung bình/cao

Điện áp:

1pha/220V-230V

Bảo hành:

một năm

chất làm lạnh:

R134/R404/R407/R507

Sự liên quan:

rolastock

Tây Bắc:

38kg

Màu sắc:

Đen

Ứng dụng:

bộ phận làm lạnh

tổng trọng lượng:

41kg

L*W*H:

242*242*457

HP:

5 mã lực

Packaging Details:

Wooden case or 12 units in one pallet

Supply Ability:

5,000pcs per month

Làm nổi bật:

copeland ac compressor

copeland a c compressor

Mô tả sản phẩm

Máy nén cuộn điều hòa không khí 5HP Black Emerson Copeland ZB38KQE-PFJ-551

Mô tả sản phẩm

Máy nén cuộn ZB Copeland cho các ứng dụng làm lạnh ở nhiệt độ trung bình

Tính năng sản phẩm

Kính quan sát dầu
Kết nối Schraeder để nạp/xả dầu
Được cung cấp kèm theo cao su gắn mềm để vận hành máy nén đơn (cần có giá đỡ cứng để lắp đặt [gói] nhiều máy nén
Bảo vệ động cơ bên trong.

*Môi chất lạnh: R404/R22 50Hz/60Hz

*Trung bình / Nhiệt độ cao

* Phong bì hoạt động lớn

* Khả năng giảm nhiệt độ nhanh

*Trọng lượng nhẹ và nhỏ gọn

*Công nghệ Copeland Scroll Digital® giúp điều chỉnh công suất đơn giản, không cần bước

Kiểu: Máy nén cuộn kín

Nhà sản xuất: Copeland

Dòng: ZB

Thương hiệu:	Copeland
Sự liên quan:	khóa xoay
Mờ 1 (mm):	438
Số mô hình:	ZB 38KQEPFJ 551
Bảo hành:	1 năm
Độ sâu với bảng trang trí (mm):	242
Độ dịch chuyển CC:	14,4
Cung cấp điện:	220-230V/1ph/50Hz
Đánh giá điện:	32
Chất làm lạnh:	Tham khảo tài liệu của Copeland về chất làm lạnh được phê duyệt
Kích thước kết nối ống (mm):	-
Kết nối van:	8/7
Chiều rộng với bảng trang trí (mm):	242
Nhiệt độ ứng dụng (C):	-
Nhiệt độ ứng dụng (C):	-

Kiểu: Máy nén cuộn kín

Nhà sản xuất: Copeland

Dòng: ZB

Model: ZB38KQE-PFJ-551

Dữ liệu kỹ thuật


Sự dịch chuyển[m³/giờ]:	14,4
Công suất âm thanh[dBA]:	72
Mức áp suất âm thanh[dB]:	61
Trọng lượng tịnh[kg]:	37,4
Phí dầu[dm³]:	1,9
Áp suất cao tối đa[thanh]:	28,8
Áp suất dừng tối đa[thanh]:	21
Nhiệt độ thấp nhất[°C]:	-35
Nhiệt độ thấp nhất[°C]:	50
Danh mục PED:	1

Dữ liệu điện


Nguồn điện[V/~/Hz]:	220-240V/1/50Hz
Dòng rôto bị khóa[MỘT]:	142
Tối đa. dòng điện hoạt động[MỘT]:	32,3
Điện trở cuộn dây[Ω]:	0,4

Kết nối

		inch
Kết nối van Rotolock hút:		1 1/4"
Kết nối van xả Rotolock:		1"
Kết nối hút với ống bọc được cung cấp:		7/8"
Kết nối xả với ống bọc được cung cấp:		1/2"

Công suất làm mát[kW]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	3,75	4,72	5,92	7,36	9.04	10,96	13.11	-	-	-	-
15	3,44	4 giờ 40	5,58	7 giờ 00	8,66	10,54	12,66	15.02	-	-	-
20	3.14	4.07	5,22	6,61	8,22	10.06	12.14	14:44	16,98	-	-
25	2,86	3,74	4,85	6.18	7,73	9,52	11:53	13,77	16,24	18,94	-
30	2,62	3,43	4,47	5,73	7,21	8,92	10,85	13.01	15h40	18.01	20,85
35	2,41	3,15	4.10	5,28	6,67	8,29	10.12	18/12	14:46	16,97	19:70
40	2,26	2,90	3,75	4,82	6.11	7,62	9,34	29/11	13:45	15,84	18h45
45	-	-	3,43	4,38	5,55	6,93	8,53	10.34	12:38	14,62	17.09
50	-	-	-	3,97	5 giờ 00	6,24	7,69	9,36	24/11	13:33	15,64
55	-	-	-	-	4,46	5,54	6,84	8,34	10.05	11:98	14.12
60	-	-	-	-	-	4,86	5,98	7h30	8,83	10,57	12,52

Đầu vào nguồn[kW]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1,96	2,00	2.03	2.07	2.11	2.18	2,28	-	-	-	-
15	2,15	2,20	2,23	2,26	2h30	2,35	2,43	2,55	-	-	-
20	2,36	2,42	2,45	2,49	2,52	2,56	2,63	2,72	2,85	-	-
25	2,59	2,66	2,70	2,74	2,77	2,81	2,86	2,93	3.04	3.19	-
30	2,83	2,92	2,98	3.02	3.05	3.09	3.13	3.19	3,27	3,40	3,57
35	3.10	3,21	3,28	3,33	3,37	3,40	3,44	3,49	3,56	3,66	3,81
40	3,39	3,52	3,61	3,67	3,72	3,75	3,79	3,83	3,89	3,98	4.10
45	-	-	3,96	4.04	4.10	4.14	4.18	4.22	4,27	4,34	4,45
50	-	-	-	4,45	4,52	4,57	4,61	4,65	4,70	4,76	4,85
55	-	-	-	-	4,97	5.03	5.08	5.13	5.17	5,23	5h30
60	-	-	-	-	-	5,54	5,60	5,65	5,69	5,75	5,82

Hiện hành[MỘT]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	11 giờ 89	11:99	06/12	13.12	12:25	12:47	12.81	-	-	-	-
15	12:46	12:60	12:69	12,76	12,86	13.02	13:30	13,72	-	-	-
20	13.10	13:31	13:43	13,52	13.61	13,74	13,96	14h30	14h80	-	-
25	13,84	14.12	14,29	14.41	14h50	14,62	14,79	15.07	15,49	16.09	-
30	14,67	15.04	15,28	15,43	15,55	15,66	15,81	16.04	16:39	16,89	17h60
35	15h60	16.06	16:38	16h60	16,74	16,87	17.01	17h20	17:49	17,92	18,52
40	16,63	17,21	17,62	17.91	18.10	18h25	18:39	18,56	18.81	17/19	19:69
45	-	-	18,99	19:36	19,62	19.81	19,96	20.13	20:35	20,66	21.10
50	-	-	-	20,97	21:30	21.54	21.73	21.91	22.11	22,38	22,76
55	-	-	-	-	23.15	23,46	23:70	23,89	24.10	24h35	24,68
60	-	-	-	-	-	25,57	25,86	26.10	26.31	26,55	26,86

Dòng chảy lớn[kg/giờ]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	71,90	94,52	120,74	151.03	185,83	225,61	270,81	-	-	-	-
15	70,15	92,49	118,83	149,62	185,31	226,36	273,23	326,37	-	-	-
20	68:30	90,07	116,22	147,21	183,50	225,53	273,76	328,65	390,65	-	-
25	66,58	87,48	113,15	144.04	180,62	223,33	272,63	328,98	392,82	464,62	-
30	65,23	84,95	109,84	140,34	176,90	220,00	270,07	327,57	392,96	466,69	549,21
35	64,46	82,71	106,52	136,32	172,58	215,76	266,30	324,66	391,29	466,65	551,20
40	64,50	80,99	103,41	132,23	167,88	210,84	261,55	320,47	388,05	464,75	551.02
45	-	-	100,76	128,28	163.03	205,48	256,06	315,24	383,46	461,20	548,89
50	-	-	-	124,71	158,26	199,89	250,04	309,18	377,76	456,23	545,05
55	-	-	-	-	153,80	194,31	243,74	302,54	371,17	450,08	539,72
60	-	-	-	-	-	188,97	237,37	295,54	363,92	442,96	533,13

COP[T/T]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1,92	2,36	2,92	3,56	4,28	5.02	5,75	-	-	-	-
15	1,60	2,00	2,50	3.10	3,76	4,48	5,21	5,90	-	-	-
20	1,33	1,68	2.13	2,66	3,26	3,93	4,62	5,32	5,97	-	-
25	1.11	1,41	1,79	2,26	2,79	3,39	4.04	4,70	5,35	5,94	-
30	0,92	1.18	1,50	1,90	2,36	2,89	3,47	4.08	4,70	5h30	5,84
35	0,78	0,98	1,25	1,58	1,98	2,44	2,94	3,49	4.06	4,63	5.17
40	0,67	0,82	1.04	1,31	1,64	2.03	2,47	2,95	3,46	3,98	4,50
45	-	-	0,87	1,08	1,35	1,67	2.04	2,45	2,90	3,37	3,84
50	-	-	-	0,89	1.11	1,37	1,67	2,01	2,39	2,80	3,23
55	-	-	-	-	0,90	1.10	1,35	1,63	1,94	2,29	2,66
60	-	-	-	-	-	0,88	1,07	1,29	1,55	1,84	2,15

Phạm vi ứng dụng


		Nhiệt độ bay hơi tối đa
		Nhiệt độ khí hút 25oC
		Khí quá nóng 10K

Điều kiện hoạt động: nhiệt độ khí hút 20oC, làm mát phụ 0K

t_c- Nhiệt độ ngưng tụ[oC]

t_e- Nhiệt độ bay hơi[oC]

Chúng tôi có thể cung cấp thêm máy nén ZB

NGƯỜI MẪU	THÔNG SỐ KỸ THUẬT	SO SÁNH VỚI DÒNG ZR
ZB15KQ-PFJ-524	Máy hàn 2HP R22	ZB15=ZR24
ZB15KQ-TFD-524	Máy hàn 2HP R22
ZB15KQE-PFJ-524	Máy hàn 2HP R404a
ZB15KQE-TFD-524	Máy hàn 2HP R404a

ZB19KQ-PFJ-524	Hàn 2.3HP R22	ZB19=ZR28
ZB19KQ-TFD-524	Hàn 2.3HP R22
ZB19KQE-PFJ-524	Máy hàn 2.3HP R404a
ZB19KQE-TFD-524	Máy hàn 2.3HP R404a

ZB21KQ-PFJ-524	Máy hàn 3HP R22	ZB21=ZR36
ZB21KQ-TFD-524	Máy hàn 3HP R22
ZB21KQE-PFJ-524	Máy hàn 3HP R404a
ZB21KQE-TFD-524	Máy hàn 3HP R404a

ZB26KQ-PFJ-524	Hàn 3.5HP R22	ZB26=ZR42
ZB26KQ-TFD-524	Hàn 3.5HP R22
ZB26KQE-PFJ-524	Máy hàn 3.5HP R404a
ZB26KQE-TFD-524	Máy hàn 3.5HP R404a

ZB30KQ-TFD-524	Máy hàn 4HP R22	ZB30=ZR49
ZB30KQE-TFD-524	Máy hàn 4HP R404a	ZB30=ZR49

ZB38KQ-TFD-524	Máy hàn 5HP R22	ZB38=ZR61
ZB38KQE-TFD-524	Máy hàn 5HP R404a	ZB38=ZR61

ZB45KQ-TFD-524	Máy hàn 6HP R22	ZB45=ZR72
ZB45KQE-TFD-524	Máy hàn 6HP R404a	ZB45=ZR72

ZB58KQ-TFD-523	Vít 8HP R22	ZB58=ZR91
ZB58KQ-TFD-524	Hàn 8HP R22
ZB58KQE-TFD-523	Vít 8HP R404a
ZB58KQE-TFD-524	Máy hàn 8HP R404a

ZB66KQ-TFD-523	Vít 9HP R22	ZB66=ZR108
ZB66KQ-TFD-524	Hàn 9HP R22
ZB66KQE-TFD-523	Vít 9HP R404a
ZB66KQE-TFD-524	Máy hàn 9HP R404a

ZB76KQ-TFD-523	Vít 10HP R22	ZB76=ZR125
ZB76KQ-TFD-524	Máy hàn 10HP R22
ZB76KQE-TFD-523	Vít 10HP R404a
ZB76KQE-TFD-524	Máy hàn 10HP R404a

ZB88KQ-TFD-523	Vít 12HP R22	ZB88=ZR144
ZB88KQ-TFD-524	Máy hàn 12HP R404a	ZB88=ZR144

ZB92KC-TWD-551	Vít 13HP R22	ZB92=ZR16
ZB92KC-TWD-550	Máy hàn 13HP R22
ZB92KCE-TWD-551	Vít 13HP R404a
ZB92KCE-TWD-550	Máy hàn 13HP R404a

ZB11MC-TWD-551	Vít 15HP R22	ZB11=ZR19
ZB11MC-TWD-550	Hàn 15HP R22
ZB11MCE-TWD-551	Vít 15HP R404a
ZB11MCE-TWD-550	Máy hàn 15HP R404a

Máy nén cuộn ZB Series Emerson Copeland dành cho điều hòa không khí
Người mẫu	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Loại động cơ	TFD
Công suất danh định(HP)	9	10	12	13	15
Độ dịch chuyển(m³/h)	25,7	28,8	33,2	36,4	43,4
Dòng khởi động (LRA)(Amp.)
TFD	100~111	110~118	110~118	140	174
PFJ
Dòng tải định mức (RLA) (Amp.)
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
Tối đa. Dòng điện hoạt động (MCC)(Amp.)
TFD	24.2	26,9	31	31	38
PFJ
Công suất làm nóng cacte(W)	90
Đường kính ngoài của bộ chuyển đổi (in.)
Kích thước xả	8/7	8/7	8/7	8/7	8/7
Kích thước hút	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Kích thước (mm.)
Chiều dài (L)
Chiều rộng (W)	284	284	284	285	285
Chiều cao(H)	546	546	546	552	553
Góc duy nhất (khẩu độ)	190X190 (8.5)
Phí dầu (L)	3,25	3,25	3,25	3.3	3.3
Trọng lượng (Kg)
Trọng lượng tịnh	59	62	62	62	63
tổng trọng lượng	62	65	65	65	66

Máy nén cuộn ZB Series Emerson Copeland dành cho điều hòa không khí
Người mẫu	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Loại động cơ	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
Công suất danh định(HP)	2	2,5	3	3,5	4	5	6	7

Độ dịch chuyển(m³/h)	5,9	6,8	8,6	9,9	11.4	14,5	17.2	18,8

Dòng khởi động (LRA) (Amp.)
TFD	24,5~26	30~32	36~40	41~46	50	58,6~65,5	67~74	101
PFJ	53~58	56~61	75~82	89~97	113

Dòng tải định mức (RLA) (Khuếch đại.)
TFD	4h30	4h30	5,70	7.10	7 giờ 90	8 giờ 90	11 giờ 50	12.1
PFJ	11.4	12.9	16,4	18,9	19.3

Tối đa. dòng điện hoạt động (MCC) (Khuếch đại.)
TFD	6.0	6.0	8,0	10,0	11.0	12,5	16.1	17,0
PFJ	16	18	23	24	27
Điện dung hoạt động (một pha)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
Công suất làm nóng cacte(W)	70

Đường kính ngoài của bộ chuyển đổi (in.)
Kích thước xả	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
Kích thước hút	3/4	3/4	3/4	3/4	8/7	8/7	8/7	8/7

Kích thước (mm.)
Chiều dài (L)	242	242	243	243	242	242	242	242
Chiều rộng (W)	242	242	244	244	242	242	242	242
Chiều cao(H)	383	389	412	425	430	457	457	457
Góc duy nhất (khẩu độ)	190X190 (8.5)

Phí dầu (L)	1.18	1,45	1,45	1,45	1,36	1,89	1,89	1,80

Trọng lượng (Kg)
Trọng lượng tịnh	23	25	27	28	33	38	40	40
tổng trọng lượng	26	29	30	31	37	41	44	44

Máy nén cuộn ZB Series Emerson Copeland dành cho điều hòa không khí
Người mẫu	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Loại động cơ	TFD
Công suất danh định(HP)	9	10	12	13	15
Độ dịch chuyển(m³/h)	25,7	28,8	33,2	36,4	43,4
Dòng khởi động (LRA)(Amp.)
TFD	100~111	110~118	110~118	140	174
PFJ
Dòng tải định mức (RLA) (Amp.)
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
Tối đa. Dòng điện hoạt động (MCC)(Amp.)
TFD	24.2	26,9	31	31	38
PFJ
Công suất làm nóng cacte(W)	90
Đường kính ngoài của bộ chuyển đổi (in.)
Kích thước xả	8/7	8/7	8/7	8/7	8/7
Kích thước hút	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Kích thước (mm.)
Chiều dài (L)
Chiều rộng (W)	284	284	284	285	285
Chiều cao(H)	546	546	546	552	553
Góc duy nhất (khẩu độ)	190X190 (8.5)
Phí dầu (L)	3,25	3,25	3,25	3.3	3.3
Trọng lượng (Kg)
Trọng lượng tịnh	59	62	62	62	63
tổng trọng lượng	62	65	65	65	66

Máy nén cuộn ZB Series Emerson Copeland dành cho điều hòa không khí
Người mẫu	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Loại động cơ	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
Công suất danh định(HP)	2	2,5	3	3,5	4	5	6	7

Độ dịch chuyển(m³/h)	5,9	6,8	8,6	9,9	11.4	14,5	17.2	18,8

Dòng khởi động (LRA) (Amp.)
TFD	24,5~26	30~32	36~40	41~46	50	58,6~65,5	67~74	101
PFJ	53~58	56~61	75~82	89~97	113

Dòng tải định mức (RLA) (Amp.)
TFD	4h30	4h30	5,70	7.10	7 giờ 90	8 giờ 90	11 giờ 50	12.1
PFJ	11.4	12.9	16,4	18,9	19.3

Tối đa. Dòng điện hoạt động (MCC) (Amp.)
TFD	6.0	6.0	8,0	10,0	11.0	12,5	16.1	17,0
PFJ	16	18	23	24	27
Điện dung hoạt động (một pha)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
Công suất làm nóng cacte(W)	70

Đường kính ngoài của bộ chuyển đổi (in.)
Kích thước xả	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
Kích thước hút	3/4	3/4	3/4	3/4	8/7	8/7	8/7	8/7

Kích thước (mm.)
Chiều dài (L)	242	242	243	243	242	242	242	242
Chiều rộng (W)	242	242	244	244	242	242	242	242
Chiều cao(H)	383	389	412	425	430	457	457	457
Góc duy nhất (khẩu độ)	190X190 (8.5)

Phí dầu (L)	1.18	1,45	1,45	1,45	1,36	1,89	1,89	1,80

Trọng lượng (Kg)
Trọng lượng tịnh	23	25	27	28	33	38	40	40
tổng trọng lượng	26	29	30	31	37	41	44	44

Các thẻ:

Chi tiết sản phẩm

Nhà các sản phẩm

Copeland Scroll Compressor

Black Air Conditoning Scroll Compressor 5HP Copeland ZB38KQE-PFJ-551

Tất cả các loại

Black Air Conditoning Scroll Compressor 5HP Copeland ZB38KQE-PFJ-551

Tên thương hiệu:	Copeland
Số mẫu:	ZB38KQE- PFJ -551
MOQ:	1pcs
giá bán:	discussed
Chi tiết bao bì:	Wooden case or 12 units in one pallet
Điều khoản thanh toán:	L/C,T/T, Công Đoàn Phương Tây

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Place of Origin:

China

Hàng hiệu:

Copeland

Chứng nhận:

CE/UL

Model Number:

ZB38KQE- PFJ -551

Loại piston:

Cuộn

Nguồn điện:

AC Power

Chế độ lái xe:

Điện

Cấu hình:

văn phòng phẩm

Nhiệt độ:

Nhiệt độ trung bình/cao

Điện áp:

1pha/220V-230V

Bảo hành:

một năm

chất làm lạnh:

R134/R404/R407/R507

Sự liên quan:

rolastock

Tây Bắc:

38kg

Màu sắc:

Đen

Ứng dụng:

bộ phận làm lạnh

tổng trọng lượng:

41kg

L*W*H:

242*242*457

HP:

5 mã lực

Minimum Order Quantity:

1pcs

Giá bán:

discussed

Packaging Details:

Wooden case or 12 units in one pallet

Delivery Time:

7-10 working days after receiving payment

Điều khoản thanh toán:

L/C,T/T, Công Đoàn Phương Tây

Supply Ability:

5,000pcs per month

Làm nổi bật:

copeland ac compressor

copeland a c compressor

Mô tả sản phẩm

Máy nén cuộn điều hòa không khí 5HP Black Emerson Copeland ZB38KQE-PFJ-551

Mô tả sản phẩm

Máy nén cuộn ZB Copeland cho các ứng dụng làm lạnh ở nhiệt độ trung bình

Tính năng sản phẩm

Kính quan sát dầu
Kết nối Schraeder để nạp/xả dầu
Được cung cấp kèm theo cao su gắn mềm để vận hành máy nén đơn (cần có giá đỡ cứng để lắp đặt [gói] nhiều máy nén
Bảo vệ động cơ bên trong.

Kiểu: Máy nén cuộn kín

Nhà sản xuất: Copeland

Dòng: ZB

Thương hiệu:	Copeland
Sự liên quan:	khóa xoay
Mờ 1 (mm):	438
Số mô hình:	ZB 38KQEPFJ 551
Bảo hành:	1 năm
Độ sâu với bảng trang trí (mm):	242
Độ dịch chuyển CC:	14,4
Cung cấp điện:	220-230V/1ph/50Hz
Đánh giá điện:	32
Chất làm lạnh:	Tham khảo tài liệu của Copeland về chất làm lạnh được phê duyệt
Kích thước kết nối ống (mm):	-
Kết nối van:	8/7
Chiều rộng với bảng trang trí (mm):	242
Nhiệt độ ứng dụng (C):	-
Nhiệt độ ứng dụng (C):	-

Kiểu: Máy nén cuộn kín

Nhà sản xuất: Copeland

Dòng: ZB

Model: ZB38KQE-PFJ-551

Dữ liệu kỹ thuật


Sự dịch chuyển[m³/giờ]:	14,4
Công suất âm thanh[dBA]:	72
Mức áp suất âm thanh[dB]:	61
Trọng lượng tịnh[kg]:	37,4
Phí dầu[dm³]:	1,9
Áp suất cao tối đa[thanh]:	28,8
Áp suất dừng tối đa[thanh]:	21
Nhiệt độ thấp nhất[°C]:	-35
Nhiệt độ thấp nhất[°C]:	50
Danh mục PED:	1

Dữ liệu điện


Nguồn điện[V/~/Hz]:	220-240V/1/50Hz
Dòng rôto bị khóa[MỘT]:	142
Tối đa. dòng điện hoạt động[MỘT]:	32,3
Điện trở cuộn dây[Ω]:	0,4

Kết nối

		inch
Kết nối van Rotolock hút:		1 1/4"
Kết nối van xả Rotolock:		1"
Kết nối hút với ống bọc được cung cấp:		7/8"
Kết nối xả với ống bọc được cung cấp:		1/2"

Công suất làm mát[kW]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	3,75	4,72	5,92	7,36	9.04	10,96	13.11	-	-	-	-
15	3,44	4 giờ 40	5,58	7 giờ 00	8,66	10,54	12,66	15.02	-	-	-
20	3.14	4.07	5,22	6,61	8,22	10.06	12.14	14:44	16,98	-	-
25	2,86	3,74	4,85	6.18	7,73	9,52	11:53	13,77	16,24	18,94	-
30	2,62	3,43	4,47	5,73	7,21	8,92	10,85	13.01	15h40	18.01	20,85
35	2,41	3,15	4.10	5,28	6,67	8,29	10.12	18/12	14:46	16,97	19:70
40	2,26	2,90	3,75	4,82	6.11	7,62	9,34	29/11	13:45	15,84	18h45
45	-	-	3,43	4,38	5,55	6,93	8,53	10.34	12:38	14,62	17.09
50	-	-	-	3,97	5 giờ 00	6,24	7,69	9,36	24/11	13:33	15,64
55	-	-	-	-	4,46	5,54	6,84	8,34	10.05	11:98	14.12
60	-	-	-	-	-	4,86	5,98	7h30	8,83	10,57	12,52

Đầu vào nguồn[kW]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1,96	2,00	2.03	2.07	2.11	2.18	2,28	-	-	-	-
15	2,15	2,20	2,23	2,26	2h30	2,35	2,43	2,55	-	-	-
20	2,36	2,42	2,45	2,49	2,52	2,56	2,63	2,72	2,85	-	-
25	2,59	2,66	2,70	2,74	2,77	2,81	2,86	2,93	3.04	3.19	-
30	2,83	2,92	2,98	3.02	3.05	3.09	3.13	3.19	3,27	3,40	3,57
35	3.10	3,21	3,28	3,33	3,37	3,40	3,44	3,49	3,56	3,66	3,81
40	3,39	3,52	3,61	3,67	3,72	3,75	3,79	3,83	3,89	3,98	4.10
45	-	-	3,96	4.04	4.10	4.14	4.18	4.22	4,27	4,34	4,45
50	-	-	-	4,45	4,52	4,57	4,61	4,65	4,70	4,76	4,85
55	-	-	-	-	4,97	5.03	5.08	5.13	5.17	5,23	5h30
60	-	-	-	-	-	5,54	5,60	5,65	5,69	5,75	5,82

Hiện hành[MỘT]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	11 giờ 89	11:99	06/12	13.12	12:25	12:47	12.81	-	-	-	-
15	12:46	12:60	12:69	12,76	12,86	13.02	13:30	13,72	-	-	-
20	13.10	13:31	13:43	13,52	13.61	13,74	13,96	14h30	14h80	-	-
25	13,84	14.12	14,29	14.41	14h50	14,62	14,79	15.07	15,49	16.09	-
30	14,67	15.04	15,28	15,43	15,55	15,66	15,81	16.04	16:39	16,89	17h60
35	15h60	16.06	16:38	16h60	16,74	16,87	17.01	17h20	17:49	17,92	18,52
40	16,63	17,21	17,62	17.91	18.10	18h25	18:39	18,56	18.81	17/19	19:69
45	-	-	18,99	19:36	19,62	19.81	19,96	20.13	20:35	20,66	21.10
50	-	-	-	20,97	21:30	21.54	21.73	21.91	22.11	22,38	22,76
55	-	-	-	-	23.15	23,46	23:70	23,89	24.10	24h35	24,68
60	-	-	-	-	-	25,57	25,86	26.10	26.31	26,55	26,86

Dòng chảy lớn[kg/giờ]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	71,90	94,52	120,74	151.03	185,83	225,61	270,81	-	-	-	-
15	70,15	92,49	118,83	149,62	185,31	226,36	273,23	326,37	-	-	-
20	68:30	90,07	116,22	147,21	183,50	225,53	273,76	328,65	390,65	-	-
25	66,58	87,48	113,15	144.04	180,62	223,33	272,63	328,98	392,82	464,62	-
30	65,23	84,95	109,84	140,34	176,90	220,00	270,07	327,57	392,96	466,69	549,21
35	64,46	82,71	106,52	136,32	172,58	215,76	266,30	324,66	391,29	466,65	551,20
40	64,50	80,99	103,41	132,23	167,88	210,84	261,55	320,47	388,05	464,75	551.02
45	-	-	100,76	128,28	163.03	205,48	256,06	315,24	383,46	461,20	548,89
50	-	-	-	124,71	158,26	199,89	250,04	309,18	377,76	456,23	545,05
55	-	-	-	-	153,80	194,31	243,74	302,54	371,17	450,08	539,72
60	-	-	-	-	-	188,97	237,37	295,54	363,92	442,96	533,13

COP[T/T]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1,92	2,36	2,92	3,56	4,28	5.02	5,75	-	-	-	-
15	1,60	2,00	2,50	3.10	3,76	4,48	5,21	5,90	-	-	-
20	1,33	1,68	2.13	2,66	3,26	3,93	4,62	5,32	5,97	-	-
25	1.11	1,41	1,79	2,26	2,79	3,39	4.04	4,70	5,35	5,94	-
30	0,92	1.18	1,50	1,90	2,36	2,89	3,47	4.08	4,70	5h30	5,84
35	0,78	0,98	1,25	1,58	1,98	2,44	2,94	3,49	4.06	4,63	5.17
40	0,67	0,82	1.04	1,31	1,64	2.03	2,47	2,95	3,46	3,98	4,50
45	-	-	0,87	1,08	1,35	1,67	2.04	2,45	2,90	3,37	3,84
50	-	-	-	0,89	1.11	1,37	1,67	2,01	2,39	2,80	3,23
55	-	-	-	-	0,90	1.10	1,35	1,63	1,94	2,29	2,66
60	-	-	-	-	-	0,88	1,07	1,29	1,55	1,84	2,15

Phạm vi ứng dụng


		Nhiệt độ bay hơi tối đa
		Nhiệt độ khí hút 25oC
		Khí quá nóng 10K

Điều kiện hoạt động: nhiệt độ khí hút 20oC, làm mát phụ 0K

t_c- Nhiệt độ ngưng tụ[oC]

t_e- Nhiệt độ bay hơi[oC]

Chúng tôi có thể cung cấp thêm máy nén ZB

NGƯỜI MẪU	THÔNG SỐ KỸ THUẬT	SO SÁNH VỚI DÒNG ZR
ZB15KQ-PFJ-524	Máy hàn 2HP R22	ZB15=ZR24
ZB15KQ-TFD-524	Máy hàn 2HP R22
ZB15KQE-PFJ-524	Máy hàn 2HP R404a
ZB15KQE-TFD-524	Máy hàn 2HP R404a

ZB19KQ-PFJ-524	Hàn 2.3HP R22	ZB19=ZR28
ZB19KQ-TFD-524	Hàn 2.3HP R22
ZB19KQE-PFJ-524	Máy hàn 2.3HP R404a
ZB19KQE-TFD-524	Máy hàn 2.3HP R404a

ZB21KQ-PFJ-524	Máy hàn 3HP R22	ZB21=ZR36
ZB21KQ-TFD-524	Máy hàn 3HP R22
ZB21KQE-PFJ-524	Máy hàn 3HP R404a
ZB21KQE-TFD-524	Máy hàn 3HP R404a

ZB26KQ-PFJ-524	Hàn 3.5HP R22	ZB26=ZR42
ZB26KQ-TFD-524	Hàn 3.5HP R22
ZB26KQE-PFJ-524	Máy hàn 3.5HP R404a
ZB26KQE-TFD-524	Máy hàn 3.5HP R404a

ZB30KQ-TFD-524	Máy hàn 4HP R22	ZB30=ZR49
ZB30KQE-TFD-524	Máy hàn 4HP R404a	ZB30=ZR49

ZB38KQ-TFD-524	Máy hàn 5HP R22	ZB38=ZR61
ZB38KQE-TFD-524	Máy hàn 5HP R404a	ZB38=ZR61

ZB45KQ-TFD-524	Máy hàn 6HP R22	ZB45=ZR72
ZB45KQE-TFD-524	Máy hàn 6HP R404a	ZB45=ZR72

ZB58KQ-TFD-523	Vít 8HP R22	ZB58=ZR91
ZB58KQ-TFD-524	Hàn 8HP R22
ZB58KQE-TFD-523	Vít 8HP R404a
ZB58KQE-TFD-524	Máy hàn 8HP R404a

ZB66KQ-TFD-523	Vít 9HP R22	ZB66=ZR108
ZB66KQ-TFD-524	Hàn 9HP R22
ZB66KQE-TFD-523	Vít 9HP R404a
ZB66KQE-TFD-524	Máy hàn 9HP R404a

ZB76KQ-TFD-523	Vít 10HP R22	ZB76=ZR125
ZB76KQ-TFD-524	Máy hàn 10HP R22
ZB76KQE-TFD-523	Vít 10HP R404a
ZB76KQE-TFD-524	Máy hàn 10HP R404a

ZB88KQ-TFD-523	Vít 12HP R22	ZB88=ZR144
ZB88KQ-TFD-524	Máy hàn 12HP R404a	ZB88=ZR144

ZB92KC-TWD-551	Vít 13HP R22	ZB92=ZR16
ZB92KC-TWD-550	Máy hàn 13HP R22
ZB92KCE-TWD-551	Vít 13HP R404a
ZB92KCE-TWD-550	Máy hàn 13HP R404a

ZB11MC-TWD-551	Vít 15HP R22	ZB11=ZR19
ZB11MC-TWD-550	Hàn 15HP R22
ZB11MCE-TWD-551	Vít 15HP R404a
ZB11MCE-TWD-550	Máy hàn 15HP R404a

Máy nén cuộn ZB Series Emerson Copeland dành cho điều hòa không khí
Người mẫu	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Loại động cơ	TFD
Công suất danh định(HP)	9	10	12	13	15
Độ dịch chuyển(m³/h)	25,7	28,8	33,2	36,4	43,4
Dòng khởi động (LRA)(Amp.)
TFD	100~111	110~118	110~118	140	174
PFJ
Dòng tải định mức (RLA) (Amp.)
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
Tối đa. Dòng điện hoạt động (MCC)(Amp.)
TFD	24.2	26,9	31	31	38
PFJ
Công suất làm nóng cacte(W)	90
Đường kính ngoài của bộ chuyển đổi (in.)
Kích thước xả	8/7	8/7	8/7	8/7	8/7
Kích thước hút	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Kích thước (mm.)
Chiều dài (L)
Chiều rộng (W)	284	284	284	285	285
Chiều cao(H)	546	546	546	552	553
Góc duy nhất (khẩu độ)	190X190 (8.5)
Phí dầu (L)	3,25	3,25	3,25	3.3	3.3
Trọng lượng (Kg)
Trọng lượng tịnh	59	62	62	62	63
tổng trọng lượng	62	65	65	65	66

Máy nén cuộn ZB Series Emerson Copeland dành cho điều hòa không khí
Người mẫu	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Loại động cơ	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
Công suất danh định(HP)	2	2,5	3	3,5	4	5	6	7

Độ dịch chuyển(m³/h)	5,9	6,8	8,6	9,9	11.4	14,5	17.2	18,8

Dòng khởi động (LRA) (Amp.)
TFD	24,5~26	30~32	36~40	41~46	50	58,6~65,5	67~74	101
PFJ	53~58	56~61	75~82	89~97	113

Dòng tải định mức (RLA) (Khuếch đại.)
TFD	4h30	4h30	5,70	7.10	7 giờ 90	8 giờ 90	11 giờ 50	12.1
PFJ	11.4	12.9	16,4	18,9	19.3

Tối đa. dòng điện hoạt động (MCC) (Khuếch đại.)
TFD	6.0	6.0	8,0	10,0	11.0	12,5	16.1	17,0
PFJ	16	18	23	24	27
Điện dung hoạt động (một pha)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
Công suất làm nóng cacte(W)	70

Đường kính ngoài của bộ chuyển đổi (in.)
Kích thước xả	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
Kích thước hút	3/4	3/4	3/4	3/4	8/7	8/7	8/7	8/7

Kích thước (mm.)
Chiều dài (L)	242	242	243	243	242	242	242	242
Chiều rộng (W)	242	242	244	244	242	242	242	242
Chiều cao(H)	383	389	412	425	430	457	457	457
Góc duy nhất (khẩu độ)	190X190 (8.5)

Phí dầu (L)	1.18	1,45	1,45	1,45	1,36	1,89	1,89	1,80

Trọng lượng (Kg)
Trọng lượng tịnh	23	25	27	28	33	38	40	40
tổng trọng lượng	26	29	30	31	37	41	44	44

Máy nén cuộn ZB Series Emerson Copeland dành cho điều hòa không khí
Người mẫu	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Loại động cơ	TFD
Công suất danh định(HP)	9	10	12	13	15
Độ dịch chuyển(m³/h)	25,7	28,8	33,2	36,4	43,4
Dòng khởi động (LRA)(Amp.)
TFD	100~111	110~118	110~118	140	174
PFJ
Dòng tải định mức (RLA) (Amp.)
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
Tối đa. Dòng điện hoạt động (MCC)(Amp.)
TFD	24.2	26,9	31	31	38
PFJ
Công suất làm nóng cacte(W)	90
Đường kính ngoài của bộ chuyển đổi (in.)
Kích thước xả	8/7	8/7	8/7	8/7	8/7
Kích thước hút	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Kích thước (mm.)
Chiều dài (L)
Chiều rộng (W)	284	284	284	285	285
Chiều cao(H)	546	546	546	552	553
Góc duy nhất (khẩu độ)	190X190 (8.5)
Phí dầu (L)	3,25	3,25	3,25	3.3	3.3
Trọng lượng (Kg)
Trọng lượng tịnh	59	62	62	62	63
tổng trọng lượng	62	65	65	65	66

Máy nén cuộn ZB Series Emerson Copeland dành cho điều hòa không khí
Người mẫu	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Loại động cơ	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
Công suất danh định(HP)	2	2,5	3	3,5	4	5	6	7

Độ dịch chuyển(m³/h)	5,9	6,8	8,6	9,9	11.4	14,5	17.2	18,8

Dòng khởi động (LRA) (Amp.)
TFD	24,5~26	30~32	36~40	41~46	50	58,6~65,5	67~74	101
PFJ	53~58	56~61	75~82	89~97	113

Dòng tải định mức (RLA) (Amp.)
TFD	4h30	4h30	5,70	7.10	7 giờ 90	8 giờ 90	11 giờ 50	12.1
PFJ	11.4	12.9	16,4	18,9	19.3

Tối đa. Dòng điện hoạt động (MCC) (Amp.)
TFD	6.0	6.0	8,0	10,0	11.0	12,5	16.1	17,0
PFJ	16	18	23	24	27
Điện dung hoạt động (một pha)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
Công suất làm nóng cacte(W)	70

Đường kính ngoài của bộ chuyển đổi (in.)
Kích thước xả	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
Kích thước hút	3/4	3/4	3/4	3/4	8/7	8/7	8/7	8/7

Kích thước (mm.)
Chiều dài (L)	242	242	243	243	242	242	242	242
Chiều rộng (W)	242	242	244	244	242	242	242	242
Chiều cao(H)	383	389	412	425	430	457	457	457
Góc duy nhất (khẩu độ)	190X190 (8.5)

Phí dầu (L)	1.18	1,45	1,45	1,45	1,36	1,89	1,89	1,80

Trọng lượng (Kg)
Trọng lượng tịnh	23	25	27	28	33	38	40	40
tổng trọng lượng	26	29	30	31	37	41	44	44

Các thẻ:

Shenzhen Ruifujie Technology Co., Ltd.

Máy làm lạnh

DJ / Máy bốc hơi nhiệt độ thấp

Máy làm lạnh ngưng tụ

Các đơn vị ngưng tụ loại vít

Các đơn vị ngưng tụ làm mát bằng không khí

Các đơn vị ngưng tụ làm mát bằng nước

Máy nén Scroll lạnh

Máy nén lạnh bán hermetic

Máy nén Carlyle

Copeland Scroll Compressor

Máy nén piston Bitzer

Máy nén kiểu trục vít

Máy nén Scroll Hitachi

Máy nén khí Embraco Aspera

Máy nén khí AC

Bình ngưng làm mát bằng không khí

Bộ Phận Điện Lạnh

Phòng lạnh công nghiệp

Máy đá vảy

Máy làm đá viên

Máy làm lạnh

DJ / Máy bốc hơi nhiệt độ thấp

Máy làm lạnh ngưng tụ

Các đơn vị ngưng tụ loại vít

Các đơn vị ngưng tụ làm mát bằng không khí

Các đơn vị ngưng tụ làm mát bằng nước

Máy nén Scroll lạnh

Máy nén lạnh bán hermetic

Máy nén Carlyle

Copeland Scroll Compressor

Máy nén piston Bitzer

Máy nén kiểu trục vít

Máy nén Scroll Hitachi

Máy nén khí Embraco Aspera

Máy nén khí AC

Bình ngưng làm mát bằng không khí

Bộ Phận Điện Lạnh

Phòng lạnh công nghiệp

Máy đá vảy

Máy làm đá viên

Chi tiết sản phẩm

Black Air Conditoning Scroll Compressor 5HP Copeland ZB38KQE-PFJ-551

copeland ac compressor

copeland a c compressor

Mô tả sản phẩm

Tính năng sản phẩm

Chi tiết sản phẩm

Máy làm lạnh

DJ / Máy bốc hơi nhiệt độ thấp

Máy làm lạnh ngưng tụ

Các đơn vị ngưng tụ loại vít

Các đơn vị ngưng tụ làm mát bằng không khí

Các đơn vị ngưng tụ làm mát bằng nước

Máy nén Scroll lạnh

Máy nén lạnh bán hermetic

Máy nén Carlyle

Copeland Scroll Compressor

Máy nén piston Bitzer

Máy nén kiểu trục vít

Máy nén Scroll Hitachi

Máy nén khí Embraco Aspera

Máy nén khí AC

Bình ngưng làm mát bằng không khí

Bộ Phận Điện Lạnh

Phòng lạnh công nghiệp

Máy đá vảy

Máy làm đá viên

Black Air Conditoning Scroll Compressor 5HP Copeland ZB38KQE-PFJ-551

copeland ac compressor

copeland a c compressor

Mô tả sản phẩm

Tính năng sản phẩm
